C65 024

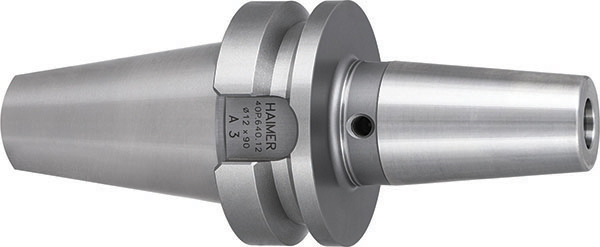

Mandrino a calettamento termico DIN ISO 7388-2 BT 40 con superficie di contatto

Mandrino a calettamento termico BT 40 DIN ISO 7388-2 (ex JIS B 6339 MAS BT 40) "con superficie di contatto" (supporto aggiuntivo sulla superficie della flangia per una maggiore rigidit�) forma AD, per il serraggio di utensili in HSS e Metallo Duro con codolo cilindrico in tolleranza h6; possibilit� di regolare la sporgenza dell'utensile mediante vite integrata al mandrino a partire da � D1= 6 mm. Disponibile in versione corta, ZG ed extralunga.
Fornito con bilanciatura standard G 2.5 25000 giri/min o U<1gmm.
Caratteristiche:
- Acciaio resistente alle alte temperature
- Temperato 54-2 Hrc
- Fori filettati per i grani della bilanciatura fine
Fori di raffreddamento Cool Jet a richiesta.

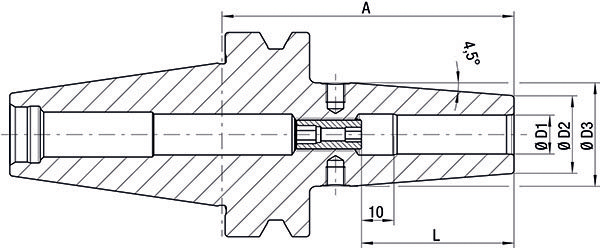

Codice	€	⌀ D1 mm	⌀ D2 mm	⌀ D3 mm	L mm	A mm	Tipo
C65024 0003	260,00	3�	10	-	9	90	corto
C65024 0004	260,00	4�	10	-	12	90	corto
C65024 0005	260,00	5�	10	-	15	90	corto
C65024 0006	212,00	6	21	27	36	90	corto
C65024 0008	212,00	8	21	27	36	90	corto
C65024 0010	212,00	10	24	32	42	90	corto
C65024 0012	212,00	12	24	32	47	90	corto
C65024 0016	212,00	16	27	34	50	90	corto
C65024 0020	212,00	20	33	42	52	90	corto
C65024 0025	222,00	25	44	53	58	100	corto
C65024 0032	228,00	32	44	53	58	100	corto
C65024 0106	302,00	6	21	27	36	130	ZG 130
C65024 0108	302,00	8	21	27	36	130	ZG 130
C65024 0110	302,00	10	24	32	42	130	ZG 130
C65024 0112	302,00	12	24	32	47	130	ZG 130
C65024 0116	302,00	16	27	34	50	130	ZG 130
C65024 0120	302,00	20	33	42	52	130	ZG 130
C65024 0125	302,00	25	44	53	58	130	ZG 130
C65024 0206	323,00	6	21	27	36	160	extralungo
C65024 0208	323,00	8	21	27	36	160	extralungo
C65024 0210	323,00	10	24	32	42	160	extralungo
C65024 0212	323,00	12	24	32	47	160	extralungo
C65024 0216	323,00	16	27	34	50	160	extralungo
C65024 0220	323,00	20	33	42	52	160	extralungo
C65024 0225	323,00	25	44	53	58	160	extralungo
