Coppia parallele magnetiche a gradino
C55 902
Coppia parallele magnetiche a gradino

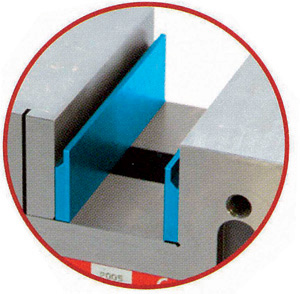

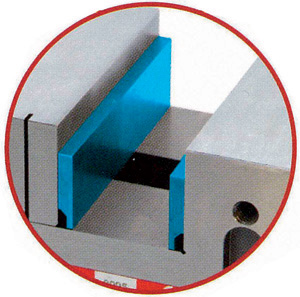

Coppia parallele magnetiche sinistrorse a gradino in acciaio temprato sottovuoto HRC 58 ±2. L'utilizzo di questi spessori assicura un montaggio rapido e preciso, grazie al sistema magnetico viene assicurato il posizionamento, il truciolo non si attacca alle parallele. Si possono applicare in due posizioni diverse, per ovviare al problema di montaggio di pezzi con bava in alcune fasi della lavorazione.
Richiedi informazioni su C55 902
| Codice | ¬ | L mm | H ± 0,005 mm | h mm | S mm | Spessore parallele ± 0,01 mm |
|
|---|---|---|---|---|---|---|---|
| C55902 0005 | -,-- | 98 | 25 | 7 | 3 | 7,5 | |
| C55902 0010 | -,-- | 98 | 30 | 7 | 3 | 7,5 | |
| C55902 0015 | -,-- | 98 | 35 | 7 | 3 | 7,5 | |
| C55902 0020 | -,-- | 98 | 37* | 7 | 3 | 7,5 | |
| C55902 0025 | -,-- | 98 | 40 | 7 | 3 | 7,5 | |
| C55902 0030 | -,-- | 98 | 45 | 7 | 3 | 7,5 | |
| C55902 0035 | -,-- | 98 | 47* | 7 | 3 | 7,5 | |
| C55902 0040 | -,-- | 98 | 50 | 7 | 3 | 7,5 | |
| C55902 0045 | -,-- | 118 | 30 | 7 | 3 | 7,5 | |
| C55902 0050 | -,-- | 118 | 35 | 7 | 3 | 7,5 | |
| C55902 0055 | -,-- | 118 | 37* | 7 | 3 | 7,5 | |
| C55902 0060 | -,-- | 118 | 40 | 7 | 3 | 7,5 | |
| C55902 0065 | -,-- | 118 | 45 | 7 | 3 | 7,5 | |
| C55902 0070 | -,-- | 118 | 47* | 7 | 3 | 7,5 | |
| C55902 0075 | -,-- | 118 | 50 | 7 | 3 | 7,5 | |
| C55902 0080 | -,-- | 138 | 35 | 7 | 3 | 7,5 | |
| C55902 0085 | -,-- | 138 | 40 | 7 | 3 | 7,5 | |
| C55902 0090 | -,-- | 138 | 45 | 7 | 3 | 7,5 | |
| C55902 0095 | -,-- | 138 | 50 | 7 | 3 | 7,5 | |
| C55902 0100 | -,-- | 138 | 52* | 7 | 3 | 7,5 | |
| C55902 0105 | -,-- | 138 | 53* | 7 | 3 | 7,5 | |
| C55902 0110 | -,-- | 138 | 55 | 7 | 3 | 7,5 | |
| C55902 0115 | -,-- | 173 | 40 | 7 | 3 | 7,5 | |
| C55902 0120 | -,-- | 173 | 45 | 7 | 3 | 7,5 | |
| C55902 0125 | -,-- | 173 | 50 | 7 | 3 | 7,5 | |
| C55902 0130 | -,-- | 173 | 55 | 7 | 3 | 7,5 | |
| C55902 0135 | -,-- | 173 | 60 | 7 | 3 | 7,5 |
