Coppia parallele magnetiche a gradino
C55 903
Coppia parallele magnetiche a gradino

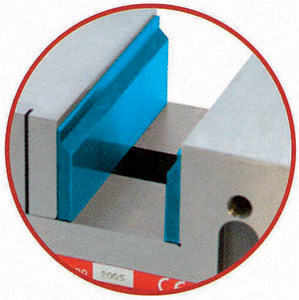

Coppia parallele magnetiche destrorse a gradino in acciaio temprato sottovuoto HRC 58 ±2. Per eseguire lavorazioni a ridosso delle ganasce della morsa. L'utilizzo di questi spessori assicura un montaggio rapido e preciso, grazie al sistema magnetico viene assicurato il posizionamento, il truciolo non si attacca alle parallele, per ovviare al problema di foratura, maschiatura, cave passanti a ridosso delle ganasce.
Richiedi informazioni su C55 903

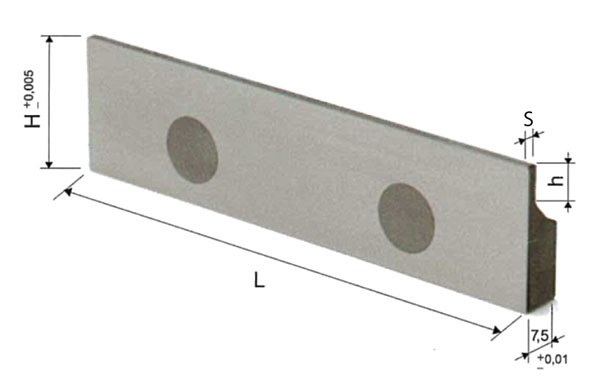

| Codice | ¬ | L mm | H ± 0,005 mm | h mm | S mm | Spessore parallele ± 0,01 mm |
|
|---|---|---|---|---|---|---|---|
| C55903 0005 | -,-- | 98 | 15 | 4 | 2 | 7,5 | |
| C55903 0010 | -,-- | 98 | 20 | 7 | 2 | 7,5 | |
| C55903 0015 | -,-- | 98 | 25 | 7 | 2 | 7,5 | |
| C55903 0020 | -,-- | 98 | 30 | 7 | 2 | 7,5 | |
| C55903 0025 | -,-- | 98 | 35 | 7 | 2 | 7,5 | |
| C55903 0030 | -,-- | 98 | 37* | 7 | 2 | 7,5 | |
| C55903 0035 | -,-- | 98 | 40 | 7 | 2 | 7,5 | |
| C55903 0040 | -,-- | 98 | 45 | 7 | 2 | 7,5 | |
| C55903 0045 | -,-- | 98 | 47* | 7 | 2 | 7,5 | |
| C55903 0050 | -,-- | 98 | 50 | 7 | 2 | 7,5 | |
| C55903 0055 | -,-- | 118 | 30 | 7 | 2 | 7,5 | |
| C55903 0060 | -,-- | 118 | 35 | 7 | 2 | 7,5 | |
| C55903 0065 | -,-- | 118 | 37* | 7 | 2 | 7,5 | |
| C55903 0070 | -,-- | 118 | 40 | 7 | 2 | 7,5 | |
| C55903 0075 | -,-- | 118 | 45 | 7 | 2 | 7,5 | |
| C55903 0080 | -,-- | 118 | 47* | 7 | 2 | 7,5 | |
| C55903 0085 | -,-- | 118 | 50 | 7 | 2 | 7,5 | |
| C55903 0090 | -,-- | 138 | 15 | 4 | 2 | 7,5 | |
| C55903 0095 | -,-- | 138 | 20 | 7 | 2 | 7,5 | |
| C55903 0100 | -,-- | 138 | 25 | 7 | 2 | 7,5 | |
| C55903 0105 | -,-- | 138 | 30 | 7 | 2 | 7,5 | |
| C55903 0110 | -,-- | 138 | 35 | 7 | 2 | 7,5 | |
| C55903 0115 | -,-- | 138 | 40 | 7 | 2 | 7,5 | |
| C55903 0120 | -,-- | 138 | 45 | 7 | 2 | 7,5 | |
| C55903 0125 | -,-- | 138 | 50 | 7 | 2 | 7,5 | |
| C55903 0130 | -,-- | 138 | 52* | 7 | 2 | 7,5 | |
| C55903 0135 | -,-- | 138 | 53* | 7 | 2 | 7,5 | |
| C55903 0140 | -,-- | 138 | 55 | 7 | 2 | 7,5 | |
| C55903 0145 | -,-- | 173 | 25 | 7 | 2 | 7,5 | |
| C55903 0150 | -,-- | 173 | 30 | 7 | 2 | 7,5 | |
| C55903 0155 | -,-- | 173 | 35 | 7 | 2 | 7,5 | |
| C55903 0160 | -,-- | 173 | 40 | 7 | 2 | 7,5 | |
| C55903 0165 | -,-- | 173 | 45 | 7 | 2 | 7,5 | |
| C55903 0170 | -,-- | 173 | 50 | 7 | 2 | 7,5 | |
| C55903 0175 | -,-- | 173 | 55 | 7 | 2 | 7,5 | |
| C55903 0180 | -,-- | 173 | 60 | 7 | 2 | 7,5 |
