Morsa di precisione per centri di lavoro per pezzi lunghi
C55 390
Morsa di precisione per centri di lavoro per pezzi lunghi
Attrezzatura di bloccaggio TCt-xl per pezzi lunghi completa di chiave poligonale, piastrina di fermo laterale, slitta guidata, slitta oscillante per pezzi irregolari, coppia chiavette di posizionamento h6 (a scelta), carter protezione vite, golfari di sollevamento, imballo in legno.
Specificare al momento dell'ordine la dimensione della cava.
- 2 coppie parallele CLAK
- certificato di collaudo
- modularitą: possibilitą di posizionamento in serie di pił morse
Specificare al momento dell'ordine la dimensione della cava.
- 2 coppie parallele CLAK
- certificato di collaudo
- modularitą: possibilitą di posizionamento in serie di pił morse
Richiedi informazioni su C55 390

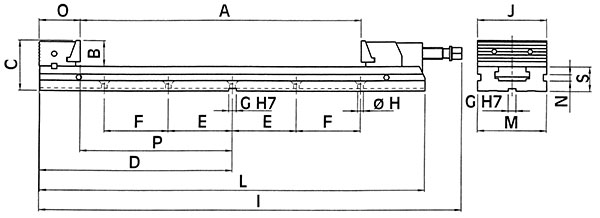

Codice | ¬ | Campo di serraggio mm | A mm | B mm | C mm | D mm | E mm | F mm | G H7 mm | ų H mm | I mm | J mm | L mm | M mm | N mm | O mm | P mm | S mm |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
C55390 1142 | -,-- | 110x425 | 425 | 40 | 78 | 300 | 100 | 100 | 12 | 9 | 658 | 110 | 600 | 110 | 10 | 63 | 238 | 38 | |
C55390 1554 | -,-- | 150x545 | 545 | 50 | 98 | 379 | 100 | 150 | 18 | 12,5 | 825 | 150 | 758 | 150 | 13 | 85 | 295 | 48 | |
C55390 1566 | -,-- | 150x665 | 665 | 50 | 98 | 439 | 100 | 200 | 18 | 12,5 | 946 | 150 | 878 | 150 | 13 | 85 | 355 | 48 |
