C35 297

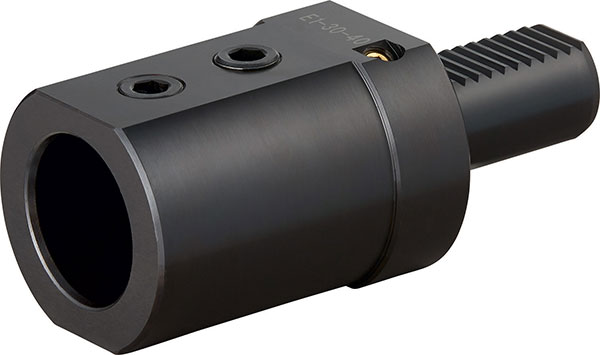

Portautensile VDI forma E1 per utensili a forare

Portautensile VDI forma E1 versione per utensili a forare con sistema a flangia, albero e superficie di contatto temprati e rettificati, adduzione refrigerante interna.
Applicazione: per utensili codolo cilindrico.

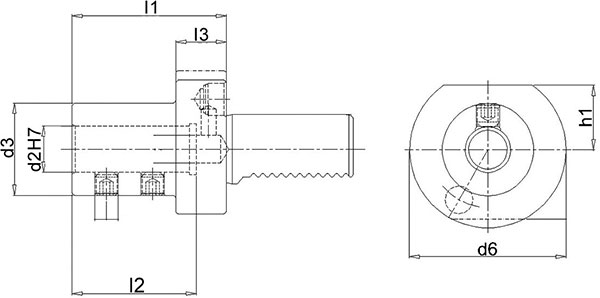

Codice	€	VDI	d2 mm	h1 mm	d6 mm	d3 mm	l1 mm	l3 mm	l2 mm
C35297 0001	112,20	30	8	28	68	28	50	22	36
C35297 0004	98,45	30	10	28	68	35	54	22	40
C35297 0007	98,45	30	12	28	68	42	59	22	45
C35297 0010	98,65	30	16	28	68	36	67	22	54
C35297 0013	98,65	30	20	28	68	40	67	22	54
C35297 0016	98,65	30	25	28	68	45	71	22	58
C35297 0019	99,20	30	32	28	68	52	75	22	61
C35297 0022	95,35	30	40	28	68	65	90	22	72
C35297 0025	108,80	40	10	32,5	83	35	54	22	40
C35297 0028	108,80	40	12	32,5	83	42	58	22	45
C35297 0031	106,80	40	16	32,5	83	36	67	22	54
C35297 0034	106,60	40	20	32,5	83	40	67	22	54
C35297 0037	107,70	40	25	32,5	83	45	75	22	59
C35297 0040	107,70	40	32	32,5	83	52	75	22	61
C35297 0043	109,45	40	40	32,5	83	65	90	22	73
C35297 0046	113,30	40	50	32,5	83	70	100	22	83
C35297 0049	122,10	50	16	35	98	36	80	30	54
C35297 0052	122,10	50	20	35	98	40	80	30	54
C35297 0055	122,10	50	25	35	98	45	80	30	59
C35297 0058	124,85	50	32	35	98	52	80	30	63
C35297 0061	129,80	50	40	35	98	65	90	30	73
C35297 0064	135,85	50	50	35	98	75	100	30	83
