F50 520

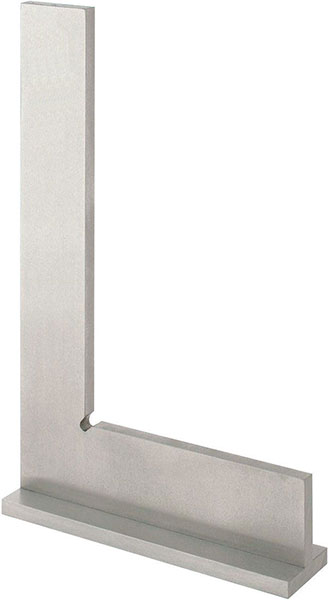

Squadra a cappello forma B

Squadra a cappello, precisione secondo norma DIN 875/II, forma B in acciaio speciale. Superfici di controllo e lati piani rettificati. Adatta per il controllo di ortogonalit� e planarit� nell'industria meccanica.

Codice	€	Dimensioni mm	Sezione mm	Tolleranza squadra mm
F50520 0075	17,80	75x50	15x5	0,028
F50520 0100	19,95	100x70	20x5	0,03
F50520 0150	26,80	150x100	25x5	0,035
F50520 0200	34,00	200x130	30x6	0,04
F50520 0250	45,65	250x165	35x7	0,045
F50520 0300	56,70	300x175	35x7	0,05
F50520 0400	84,15	400x200	35x7	0,06
F50520 0500	102,60	500x250	40x8	0,07
F50520 0750	170,80	750x375	45x10	0,095
F50520 1000	249,20	1000x500	50x10	0,12

= Spedizione da magazzino CDU

= Spedizione da magazzino esterno

AREA DOWNLOAD

Pagina 906

Cap3_legenda_pittogrammi_tabelle.pdf

ISTRUZIONI

Squadre_normative_din.pdf
