A58 135

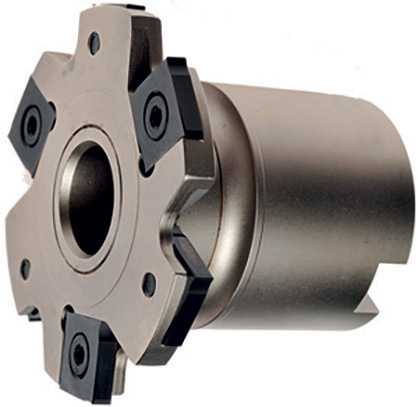

Fresa ad inserti per scanalature e taglio

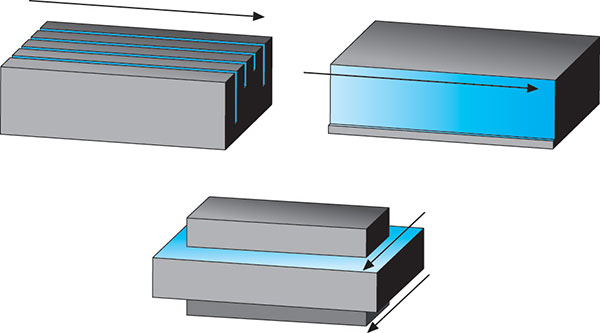

Fresa ad inserti a disco con attacco a manicotto, larghezza fissa e taglio su 3 lati. Per operazioni di scanalatura e troncatura. Il fattore K identifica il numero dei taglienti effettivi al fine della corretta scelta dei parametri di impiego.

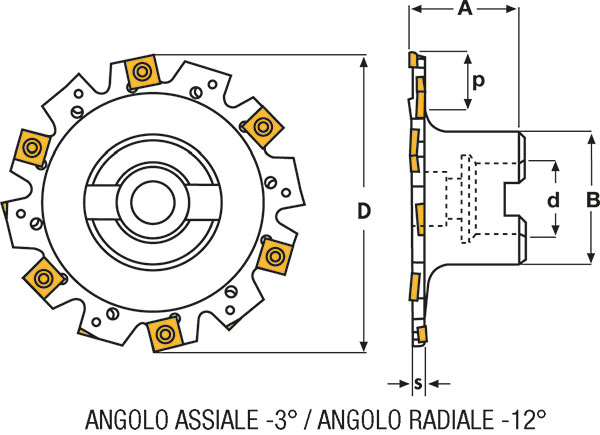

Codice	€	D mm	d (H7) mm	s mm	A mm	B mm	Z	Fattore K	Max profondit� taglio p mm	Inserto	Ricambio vite	Ricambio giravite
A58135 0504	633,85	50	16	4	50	32	4	2	8,5	SNHX 1102T	A910400005	N202350090
A58135 0505	633,85	50	16	5	50	32	4	2	8,5	SNHX 1103T	A910400010	N202350090
A58135 0506	633,85	50	16	6	50	32	4	2	8,5	SNHX 1203T	A910400015	N202350150
A58135 0510	670,30	50	16	10	50	32	4	2	8,5	SNHX 1205T	A910400020	N202350150
A58135 0604	566,85	63	22	4	50	40	8	4	10,5	SNHX 1102T	A910400005	N202350090
A58135 0605	566,85	63	22	5	50	40	8	4	10,5	SNHX 1103T	A910400010	N202350090
A58135 0606	566,85	63	22	6	50	40	6	3	10,5	SNHX 1203T	A910400015	N202350150
A58135 0610	670,30	63	22	10	50	40	6	3	10,5	SNHX 1205T	A910400020	N202350150
A58135 0614	670,30	63	22	14	50	40	6	2	10,5	SNHX 1205T	A910400020	N202350150
A58135 0804	595,50	80	22	4	50	40	10	5	20	SNHX 1102T	A910400005	N202350090
A58135 0805	595,50	80	22	5	50	40	10	5	20	SNHX 1103T	A910400010	N202350090
A58135 0806	595,50	80	22	6	50	40	8	4	20	SNHX 1203T	A910400015	N202350150
A58135 0810	749,00	80	22	10	50	40	8	4	20	SNHX 1205T	A910400020	N202350150
A58135 0814	749,00	80	22	14	50	40	6	2	20	SNHX 1205T	A910400020	N202350150
A58135 1004	768,75	100	27	4	50	48	12	6	24,2	SNHX 1102T	A910400005	N202350090
A58135 1005	768,75	100	27	5	50	48	12	6	24,2	SNHX 1103T	A910400010	N202350090
A58135 1006	768,75	100	27	6	50	48	10	5	24,2	SNHX 1203T	A910400015	N202350150
A58135 1010	768,75	100	27	10	50	48	10	5	24,2	SNHX 1205T	A910400020	N202350150
A58135 1014	912,30	100	27	14	50	48	9	3	24,2	SNHX 1205T	A910400020	N202350150
A58135 1204	1.008,00	125	40	4	50	70	12	6	23,7	SNHX 1102T	A910400005	N202350090
A58135 1205	1.008,00	125	40	5	50	70	12	6	23,7	SNHX 1103T	A910400010	N202350090
A58135 1206	809,05	125	40	6	50	70	12	6	23,7	SNHX 1203T	A910400015	N202350150
A58135 1210	809,05	125	40	10	50	70	12	6	23,7	SNHX 1205T	A910400020	N202350150
A58135 1214	1.008,00	125	40	14	50	70	12	4	23,7	SNHX 1205T	A910400020	N202350150
A58135 1604	1.161,00	160	40	4	50	70	16	8	41,2	SNHX 1102T	A910400005	N202350090
A58135 1605	1.161,00	160	40	5	50	70	16	8	41,2	SNHX 1103T	A910400010	N202350090
A58135 1606	1.101,00	160	40	6	50	70	16	8	41,2	SNHX 1203T	A910400015	N202350150
A58135 1610	1.101,00	160	40	10	50	70	16	8	41,2	SNHX 1205T	A910400020	N202350150
A58135 1614	1.161,00	160	40	14	50	70	15	5	41,2	SNHX 1205T	A910400020	N202350150

= Spedizione da magazzino CDU

= Spedizione da magazzino esterno
Ricambi: vedi pag. 529/530/531/532.
