Codolo di aggancio ANSI-CAT Mazak
C66 035
Codolo di aggancio ANSI-CAT Mazak
Codolo di aggancio con foro di adduzione centrale ANSI-CAT 40 (MAZAK). Esecuzione in acciaio speciale ad elevata resistenza, trattamento termico fine, elevata resistenza in trazione.
Cod. C66035 0040: con superficie di tenuta sulla parte frontale.
Cod. C66035 0050: con scanalatura per guarnizione circolare.
Cod. C66035 0040: con superficie di tenuta sulla parte frontale.
Cod. C66035 0050: con scanalatura per guarnizione circolare.
Richiedi informazioni su C66 035

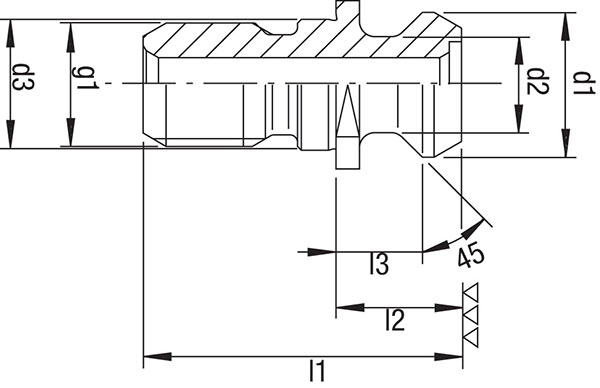

Codice | ¬ | d1 mm | d2 mm | d3 mm | l1 mm | l2 mm | l3 mm | g1 | Tipo |
|
---|---|---|---|---|---|---|---|---|---|---|
C66035 0040 | -,-- | 18,769 | 12,446 | 17 | 41,256 | 16,256 | 11,176 | M16 | CAT 40 | |
C66035 0050 | -,-- | 28,956 | 20,828 | 25 | 65,4 | 25,4 | 17,78 | M24 | CAT 50 |
