Mandrino a calettamento termico HSK-A 63
C66 970
Mandrino a calettamento termico HSK-A 63
Mandrino a calettamento termico HSK-A 63 DIN 69893, costruito in acciaio per la lavorazione a caldo resistente alle alte temperature temprato 54-2 Hrc, per il calettamento di utensili in HSS e Metallo Duro con codolo cilindrico in tolleranza h6; possibilità di regolare la sporgenza dell'utensile mediante vite integrata al mandrino a partire da ø D1= 6 mm. Disponibile in versione corta, ZG e extralunga. Fornito con bilanciatura standard G 2.5 25000 giri/min o U<1gmm.
Fori di raffreddamento Cool Jet a richiesta.
Fori di raffreddamento Cool Jet a richiesta.
Richiedi informazioni su C66 970

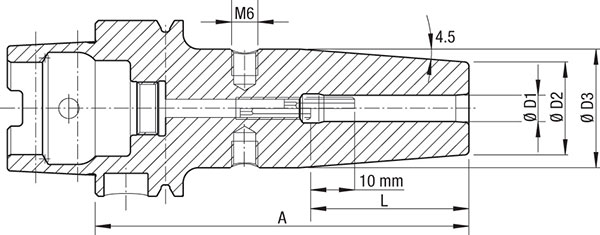

Codice | ¬ | ø D1 mm | ø D2 mm | ø D3 mm | L mm | A mm | Tipo |
|
---|---|---|---|---|---|---|---|---|
C66970 0003 | -,-- | 3* | 10 | - | - | 80 | corto | |
C66970 0004 | -,-- | 4* | 10 | - | - | 80 | corto | |
C66970 0005 | -,-- | 5* | 10 | - | - | 80 | corto | |
C66970 0006 | -,-- | 6 | 21 | 27 | 36 | 80 | corto | |
C66970 0008 | -,-- | 8 | 21 | 27 | 36 | 80 | corto | |
C66970 0010 | -,-- | 10 | 24 | 32 | 42 | 85 | corto | |
C66970 0012 | -,-- | 12 | 24 | 32 | 47 | 90 | corto | |
C66970 0014 | -,-- | 14 | 27 | 34 | 47 | 90 | corto | |
C66970 0016 | -,-- | 16 | 27 | 34 | 50 | 95 | corto | |
C66970 0018 | -,-- | 18 | 33 | 42 | 50 | 95 | corto | |
C66970 0020 | -,-- | 20 | 33 | 42 | 52 | 100 | corto | |
C66970 0025 | -,-- | 25 | 44 | 53 | 58 | 115 | corto | |
C66970 0032 | -,-- | 32 | 44 | 53 | 58 | 120 | corto | |
C66970 5006 | -,-- | 6 | 21 | 27 | 36 | 130 | ZG 130 | |
C66970 5008 | -,-- | 8 | 21 | 27 | 36 | 130 | ZG 130 | |
C66970 5010 | -,-- | 10 | 24 | 32 | 42 | 130 | ZG 130 | |
C66970 5012 | -,-- | 12 | 24 | 32 | 47 | 130 | ZG 130 | |
C66970 5014 | -,-- | 14 | 27 | 34 | 47 | 130 | ZG 130 | |
C66970 5016 | -,-- | 16 | 27 | 34 | 50 | 130 | ZG 130 | |
C66970 5018 | -,-- | 18 | 33 | 42 | 50 | 130 | ZG 130 | |
C66970 5020 | -,-- | 20 | 33 | 42 | 52 | 130 | ZG 130 | |
C66970 5025 | -,-- | 25 | 44 | 53 | 58 | 130 | ZG 130 | |
C66970 2006 | -,-- | 6 | 21 | 27 | 36 | 160 | extralungo | |
C66970 2008 | -,-- | 8 | 21 | 27 | 36 | 160 | extralungo | |
C66970 2010 | -,-- | 10 | 24 | 32 | 42 | 160 | extralungo | |
C66970 2012 | -,-- | 12 | 24 | 32 | 47 | 160 | extralungo | |
C66970 2014 | -,-- | 14 | 27 | 34 | 47 | 160 | extralungo | |
C66970 2016 | -,-- | 16 | 27 | 34 | 50 | 160 | extralungo | |
C66970 2018 | -,-- | 18 | 33 | 42 | 50 | 160 | extralungo | |
C66970 2020 | -,-- | 20 | 33 | 42 | 52 | 160 | extralungo | |
C66970 2025 | -,-- | 25 | 44 | 53 | 58 | 160 | extralungo | |
C66970 2032 | -,-- | 32 | 44 | 53 | 58 | 160 | extralungo | |
C66970 6006 | -,-- | 6 | 21 | 27 | 36 | 200 | ZG200 | |
C66970 6008 | -,-- | 8 | 21 | 27 | 36 | 200 | ZG200 | |
C66970 6010 | -,-- | 10 | 24 | 32 | 42 | 200 | ZG200 | |
C66970 6012 | -,-- | 12 | 24 | 32 | 47 | 200 | ZG200 | |
C66970 6014 | -,-- | 14 | 27 | 34 | 47 | 200 | ZG200 | |
C66970 6016 | -,-- | 16 | 27 | 34 | 50 | 200 | ZG200 | |
C66970 6018 | -,-- | 18 | 33 | 42 | 50 | 200 | ZG200 | |
C66970 6020 | -,-- | 20 | 33 | 42 | 52 | 200 | ZG200 | |
C66970 6025 | -,-- | 25 | 44 | 53 | 58 | 200 | ZG200 | |
C66970 6032 | -,-- | 32 | 44 | 53 | 58 | 200 | ZG200 |
