Mandrino portapinza HG HSK-A 63
C65 735
Mandrino portapinza HG HSK-A 63
Mandrino portapinza HG HSK-A 63 DIN 69893-1, esecuzione con cono esterno ed interno rettificati, precisione di rotazione concentrica <0,003 con sporgenza 3xD, idoneo per l'utilizzo di utensili a codolo cilindrico in HSS e Metallo Duro secondo norma DIN 1835 B e DIN 6535 HB con attacco in tolleranza h6; disponibile in versione corta e extralunga. Fornito con vite di serraggio e gancio di estrazione, la pinza speciale HG non è compresa. Bilanciatura standard G 2.5 25000 giri/min o U<1gmm.
La forza di serraggio dei mandrini portapinza HG è 15÷20 Nm.
Consigliabile l'uso della pasta cod. C70 630 0010.
Su richiesta si possono eseguire fori di raffreddamento Cool-Jet, a partire dal diametro 6 mm nella pinza. Per pinze con diametro inferiore a 6 mm il lubrorefrigerante arriva all'utensile attraverso due scanalature già esistenti nelle pinze.
La forza di serraggio dei mandrini portapinza HG è 15÷20 Nm.
Consigliabile l'uso della pasta cod. C70 630 0010.
Su richiesta si possono eseguire fori di raffreddamento Cool-Jet, a partire dal diametro 6 mm nella pinza. Per pinze con diametro inferiore a 6 mm il lubrorefrigerante arriva all'utensile attraverso due scanalature già esistenti nelle pinze.
Richiedi informazioni su C65 735

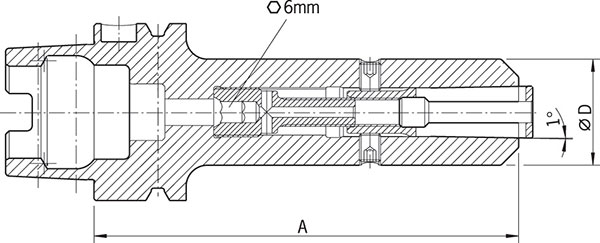

Codice | ¬ | Pinza HG | ø D mm | ø serraggio mm | A mm | Tipo |
|
---|---|---|---|---|---|---|---|
C65735 0010 | -,-- | 01 | 30 | 2-3-4-5-6-8 | 120 | corto | |
C65735 0020 | -,-- | 02 | 35 | 10-12-14 | 120 | corto | |
C65735 0030 | -,-- | 03 | 48 | 16-18-20 | 120 | corto | |
C65735 0110 | -,-- | 01 | 30 | 2-3-4-5-6-8 | 160 | extralungo | |
C65735 0120 | -,-- | 02 | 35 | 10-12-14 | 160 | extralungo | |
C65735 0130 | -,-- | 03 | 48 | 16-18-20 | 160 | extralungo |
